بالنسبة لمشاريع الأتمتة الصناعية التي تتطلب اتصالاً سريعًا ومتسقًا بين وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، يعد اختيار وحدة تبادل الذاكرة المناسبة أمرًا ضروريًا.شينيوانيقدمغي IC698CMX016، وحدة التحكم في ذاكرة Xchange المصممة لمنصة PACSystems RX7i. باستخدام تقنية الذاكرة العاكسة واتصالات الألياف الضوئية، تتيح هذه الوحدة مشاركة البيانات الحتمية بين وحدات التحكم وأجهزة الحوسبة المتوافقة، مما يساعد المهندسين على بناء بنيات تحكم منسقة للتطبيقات الصناعية الصعبة.

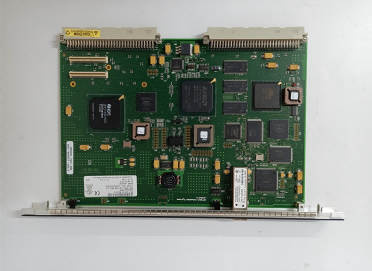

إن GE IC698CMX016 عبارة عن وحدة تحكم في ذاكرة Xchange ذات فتحة واحدة مصممة لتوزيع البيانات عبر شبكة ذاكرة عاكسة متوافقة. يوفر 16 ميجابايت من الذاكرة العاكسة مع التكافؤ، ويدعم شبكة ألياف ضوئية بسعة 2.12 جيجا بايت، ويستوعب ما يصل إلى 256 عقدة متوافقة. وتساعد عملية تشغيل الشبكة المستقلة عن وحدة المعالجة المركزية (CPU) على تقليل عبء المعالجة المرتبط بتوزيع البيانات المشتركة. تشرح هذه المقالة المواصفات الفنية ومبادئ التشغيل ومتطلبات التثبيت والتطبيقات الصناعية والاعتبارات الرئيسية عند تحديد مصدر وحدة بديلة.
غي IC698CMX016 عبارة عن وحدة تحكم في ذاكرة Xchange (CMX) تم تطويرها لمنصة التحكم الآلي القابلة للبرمجة PACSystems RX7i. ويستخدم تقنية الذاكرة العاكسة لمزامنة البيانات المشتركة عبر الأجهزة المتصلة من خلال شبكة ألياف ضوئية عالية السرعة.
على عكس طرق الاتصال التقليدية التي تتطلب من كل وحدة تحكم طلب البيانات بشكل متكرر من جهاز آخر، تسمح الذاكرة العاكسة بعملية كتابة في عقدة واحدة لتحديث مواقع الذاكرة المقابلة عبر الشبكة. يعد هذا الأسلوب مفيدًا بشكل خاص عندما تحتاج العديد من وحدات التحكم إلى الوصول إلى معلومات التشغيل الشائعة مع سلوك اتصال يمكن التنبؤ به.
تشمل الخصائص الرئيسية ما يلي:
بالنسبة للمهندسين الذين يقومون بصيانة تركيبات التشغيل الآلي القائمة، يعد تحديد النموذج الدقيق ومراجعة الأجهزة أمرًا مهمًا قبل شراء بديل أو توسيع النظام الحالي.
تستخدم الوحدة رابطًا تسلسليًا من الألياف الضوئية يعمل بسرعة 2.12 جيجا بايت. ويدعم التعامل الديناميكي للحزم أحجام الحزم من 4 إلى 64 بايت، مما يسمح للوحدة باستيعاب أنماط مختلفة لنقل البيانات. يتراوح الحد الأقصى لمعدل نقل الشبكة الموثق من حوالي 43 ميجابايت/ثانية مع حزم 4 بايت إلى 174 ميجابايت/ثانية مع حزم 64 بايت.
تصف هذه الأرقام أداء نقل الشبكة في ظل ظروف الحزمة ذات الصلة. يعتمد الأداء الفعلي للتطبيق على حركة مرور الشبكة وأنماط الكتابة وتكوين النظام.
تقوم الذاكرة العاكسة بتوزيع تحديثات البيانات المقبولة على العقد المتوافقة على الشبكة. يمكن لهذه البنية تبسيط الاتصال بين أنظمة التحكم المنسقة لأن الأجهزة المشاركة تحافظ على مناطق الذاكرة المشتركة المقابلة بدلاً من الاعتماد حصريًا على التبادلات المتكررة من نقطة إلى نقطة.
تستخدم الوحدة اتصالات الألياف الضوئية من النوع LC وتدعم وصلات الألياف متعددة الأوضاع حتى 300 متر في ظل الظروف المحددة. يمكن أن تساعد اتصالات الألياف الضوئية في عزل إشارات الشبكة عن العديد من مصادر التداخل الكهربائي الشائعة في البيئات الصناعية.
توفر مؤشرات اللوحة الأمامية معلومات حول تشغيل الوحدة والتكوين والبيانات المستلمة والكشف عن الإشارة البصرية. تدعم ميزات اكتشاف أخطاء الشبكة وتكافؤ الذاكرة أيضًا استكشاف الأخطاء وإصلاحها ومراقبة تكامل البيانات.
يلخص الجدول التالي المواصفات الأساسية الموثقة لوحدة IC698CMX016 Control Memory Xchange. تأكد من مراجعة الأجهزة المعمول بها ودليل التثبيت قبل استخدام هذه القيم للحصول على الموافقة الهندسية.
| المعلمة | مواصفة |
|---|---|
| نموذج المنتج | IC698CMX016 |
| نوع المنتج | التحكم في وحدة الذاكرة Xchange |
| منصة متوافقة | أنظمة PACSystems RX7i |
| الذاكرة العاكسة | 16 ميجابايت SDRAM مع التكافؤ |
| معدل نقل الشبكة | 2.12 جيجاود |
| الحد الأقصى لمعدل نقل الشبكة | 43-174 ميجابايت/ثانية، حسب حجم الحزمة |
| حجم الحزمة الديناميكي | 4–64 بايت |
| الحد الأقصى لعقد الشبكة | 256 عقدة متوافقة |
| موصل بصري | موصل الألياف الضوئية من النوع LC |
| أقصى مسافة للألياف متعددة الأوضاع | يصل إلى 300 متر في ظل ظروف محددة |
| جهد الإمداد | +5 فولت تيار مستمر من مصدر طاقة الحامل |
| المتطلبات الحالية | 1.8 أ |
| عامل شكل الوحدة | فتحة رف RX7i واحدة |
| برامج التكوين | Machine Edition Logic Developer-PLC، الإصدار 4.5 أو الأحدث، كما هو محدد في الوثائق |
ملاحظة هندسية:يعد معدل باود الشبكة وإنتاجية التطبيق قياسات مختلفة. عند تقييم GE IC698CMX016، استخدم أرقام النقل المعتمدة على حجم الحزمة بدلاً من التعامل مع 2.12 جيجا بايت كتصنيف أداء ميغابايت في الثانية.
يعمل GE IC698CMX016 كجزء من شبكة ذاكرة عاكسة، يتم ترتيبها عادةً كحلقة متسلسلة من الألياف الضوئية. تتلقى كل عقدة حزمًا صالحة، وتقوم بتحديث ذاكرتها الانعكاسية المحلية، وتعيد توجيه الحزم إلى العقدة التالية.
يتبع تبادل البيانات النموذجي الخطوات التالية:
تدعم هذه الآلية الوصول إلى البيانات المشتركة بين وحدات التحكم وأجهزة الكمبيوتر المتعددة. ومع ذلك، لا يزال يتعين على المهندسين تصميم منطق التطبيق حول ملكية البيانات، وتوقيت التحديث، وتحميل الشبكة، ومعالجة الأخطاء. الذاكرة الانعكاسية هي آلية لتوزيع البيانات، وليست بديلاً عن منطق الأمان على مستوى التطبيق أو نظام تحكم مستقل مصنف للسلامة.
يمكن اعتبار GE IC698CMX016 مناسبًا للبيئات الصناعية حيث تحتاج الأجهزة المتوافقة إلى تبادل المعلومات المشتركة بشكل متوقع. تعتمد ملاءمتها على بنية التحكم ومتطلبات التوقيت وتوافق جميع العقد المتصلة.
قد تتحكم PLCs المتعددة في أقسام مختلفة من خط الإنتاج. يمكن أن تساعد معلومات الحالة المشتركة وبيانات التسلسل وقيم العملية في تنسيق المعدات عبر هذه الأقسام.
في عمليات التعبئة والتغليف والتحويل وغيرها من الآلات المنسقة، يمكن لشبكة الذاكرة العاكسة توزيع بيانات التشغيل بين أجهزة التحكم المتوافقة. يجب على مصممي النظام التحقق من صحة التوقيت الشامل مقابل متطلبات الماكينة الفعلية.
قد تستفيد مراقبة توليد الطاقة وأنظمة الاختبار ومنشآت التحكم الصناعية الموزعة من التبادل السريع للمعلومات بين عقد المعالجة. وينبغي تحديد الملاءمة من خلال تقييم هندسي خاص بالتطبيق، لا سيما عندما يتعلق الأمر بوظائف الحماية.
قد تحتاج المنشآت التي تقوم بتشغيل أنظمة RX7i القائمة إلى هذه الوحدة للحفاظ على البنية الحالية، أو استبدال مكون فاشل، أو استعادة خط إنتاج قديم. في هذه الحالات، تعد مطابقة المراجعة والحالة التي تم التحقق منها والتوافق الموثق أمرًا مهمًا بشكل خاص.
التثبيت الصحيح ضروري لتشغيل الشبكة بشكل موثوق. قبل تثبيت GE IC698CMX016، قم بمراجعة تعليمات التثبيت الرسمية لـ PACSystems RX7i ودليل مستخدم وحدات Memory Xchange.
تتطلب الوحدة تكوينًا صالحًا للأجهزة قبل أن يتمكن جهاز الإرسال والاستقبال البصري الخاص بها من العمل على الشبكة. يتم إجراء التكوين باستخدام برنامج Machine Edition المدعوم. بعد التثبيت، يجب على المهندسين التحقق من مؤشرات حالة الوحدة، واكتشاف الإشارة الضوئية، واستمرارية الشبكة، وتحديثات البيانات الفعلية.
احتياطات السلامة:قم بإيقاف تشغيل طاقة الحامل قبل إدخال الوحدة أو إزالتها. اتبع إجراءات الشركة المصنعة ومتطلبات السلامة الكهربائية المعمول بها. لا تقم مطلقًا بفصل الأجهزة أو استبدالها في نظام نشط ما لم يسمح الإجراء المعتمد بذلك صراحةً.
عند تحديد مصدر GE IC698CMX016 لتثبيت موجود، قد لا يكون رقم الكتالوج المطابق وحده كافيًا. يجب على فرق المشتريات والصيانة التحقق من النقاط التالية قبل تقديم الطلب.
| عامل الاختيار | ما للتحقق | لماذا يهم |
|---|---|---|
| رقم الموديل | IC698CMX016 وأي لاحقة للمراجعة | يساعد على منع طلب متغير الأجهزة الخاطئ |
| مراجعة الأجهزة والبرامج الثابتة | مراجعة الوحدة الحالية ومسار الترقية المعتمد | يدعم التوافق وتخطيط الصيانة |
| الحالة البدنية | ثنائي الفينيل متعدد الكلور والموصلات الضوئية ومؤشرات اللوحة الأمامية | يساعد في تحديد الأضرار المرئية أو مشكلات التعامل |
| التحقق الوظيفي | التكوين والاتصال وحالة التشخيص | يقدم دليلاً أقوى على الحالة التشغيلية |
| التوثيق | سجلات الاختبار وشروط الضمان وسياسة الإرجاع | تحسين شفافية الشراء وإدارة المخاطر |
| توافق النظام | حامل RX7i والبرامج الثابتة لوحدة المعالجة المركزية والبرامج وتصميم الشبكة | يقلل من مخاطر التثبيت والتشغيل |
بالنسبة لمعدات التشغيل الآلي المتوقفة أو القديمة، اطلب معلومات واضحة حول ما إذا كانت الوحدة المعروضة جديدة أو فائضة غير مستخدمة أو مجددة أو مستخدمة سابقًا. اطلب المراجعة الدقيقة وأدلة الاختبار المتاحة وتغطية الضمان وترتيبات التسليم بدلاً من الاعتماد فقط على بيان حالة المخزون.
للحصول على معلومات فنية إضافية، راجع صفحة منتج GE IC698CMX016 والوثائق الفنية لوحدة التحكم في ذاكرة Xchange الخاصة بالشركة المصنعة.
يقوم GE IC698CMX016 بتوزيع البيانات المشتركة بين أجهزة PLC وأجهزة الحوسبة المتوافقة باستخدام تقنية الذاكرة العاكسة عبر شبكة الألياف الضوئية. إنه مصمم لمنصة PACSystems RX7i.
توفر الوحدة 16 ميجابايت من ذاكرة SDRAM العاكسة مع حماية التكافؤ. يتم استخدام الذاكرة لبيانات الشبكة المشتركة بدلاً من استخدامها كجهاز تخزين كمبيوتر للأغراض العامة.
تصل سعة الشبكة الموثقة إلى 256 عقدة متوافقة. يجب أن تأخذ البنية الفعلية أيضًا في الاعتبار توافق العقدة وتكوين الشبكة وتوجيه الكابل وحركة مرور التطبيقات.
تستخدم الوحدة موصلات الألياف الضوئية من النوع LC وتدعم اتصالات الألياف متعددة الأوضاع. أقصى مسافة موثقة تصل إلى 300 متر ضمن الشروط المحددة. تأكد من متطلبات الكابل والموصل في الدليل الفني المعمول به.
تعمل شبكة الذاكرة العاكسة دون الحاجة إلى معالجة وحدة المعالجة المركزية RX7i لإعادة توجيه البيانات بين العقد. ومع ذلك، يظل تكوين أجهزة وحدة المعالجة المركزية ومنطق التطبيق مهمًا لتشغيل الشبكة واستخدامها بشكل صحيح.
لا. IC698CMX016 هي وحدة Control Memory Xchange، في حين أن IC698RMX016 هي وحدة Redundancy Memory Xchange المخصصة لتطبيقات التكرار المدعومة. إنها تؤدي أدوارًا مختلفة، لذا تحقق من الوظيفة المطلوبة وتوافق النظام قبل اختيار أي من الطرازين.
تحقق من رقم الجزء الكامل، ومراجعة الأجهزة والبرامج الثابتة، والحالة المادية، ووثائق الاختبار، والضمان، والتوافق مع نظام RX7i الحالي. بالنسبة للمعدات القديمة، اطلب تأكيدًا كتابيًا لحالة الوحدة الموردة ومراجعتها قبل الطلب.
يظل GE IC698CMX016 مكونًا مناسبًا للحفاظ على تثبيتات PACSystems RX7i المتوافقة التي تعتمد على مشاركة البيانات الحتمية. إن ذاكرته العاكسة التي تبلغ سعتها 16 ميجابايت، وشبكة الألياف الضوئية عالية السرعة، ودعم ما يصل إلى 256 عقدة متوافقة، وميزات التشخيص المدمجة تجعله خيارًا عمليًا لبنى التشغيل الآلي القديمة المناسبة. ومع ذلك، يعتمد التكامل الناجح على التحديد الدقيق للمراجعة، والتكوين الصحيح للشبكة، والتحقق الدقيق من نظام التحكم الكامل.
تلتزم Xinyuan بمساعدة المشترين الصناعيين على تحديد مكونات التشغيل الآلي التي تتوافق مع متطلباتهم الفنية ومتطلبات الصيانة. إذا كنت تقوم بشراء GE IC698CMX016 لاستبدال المعدات، أو صيانة خط الإنتاج، أو مشروع نظام التحكم الحالي،اتصل بنالمناقشة التحقق من النموذج والتوفر والوثائق الفنية ومتطلبات الشراء. قم بمشاركة رقم القطعة وتفاصيل المراجعة واحتياجات التطبيق للمساعدة في تبسيط عملية الاختيار وتقليل مخاطر الشراء التي يمكن تجنبها.
-
