شين يوانيساعد المشترين الصناعيين على الحصول على مكونات الأتمتة مثلسيمنز 6XV1830-0EH10، كابل PROFIBUS FC Standard GP مصمم للاتصالات الميدانية الصناعية. بالنسبة للمهندسين الذين يخططون لتكامل المعدات أو صيانة الشبكة أو ترقيات خط الإنتاج، فإن فهم بنية هذا الكابل وخصائصه الكهربائية ومتطلبات التثبيت أمر ضروري لاتخاذ قرار الشراء المناسب.

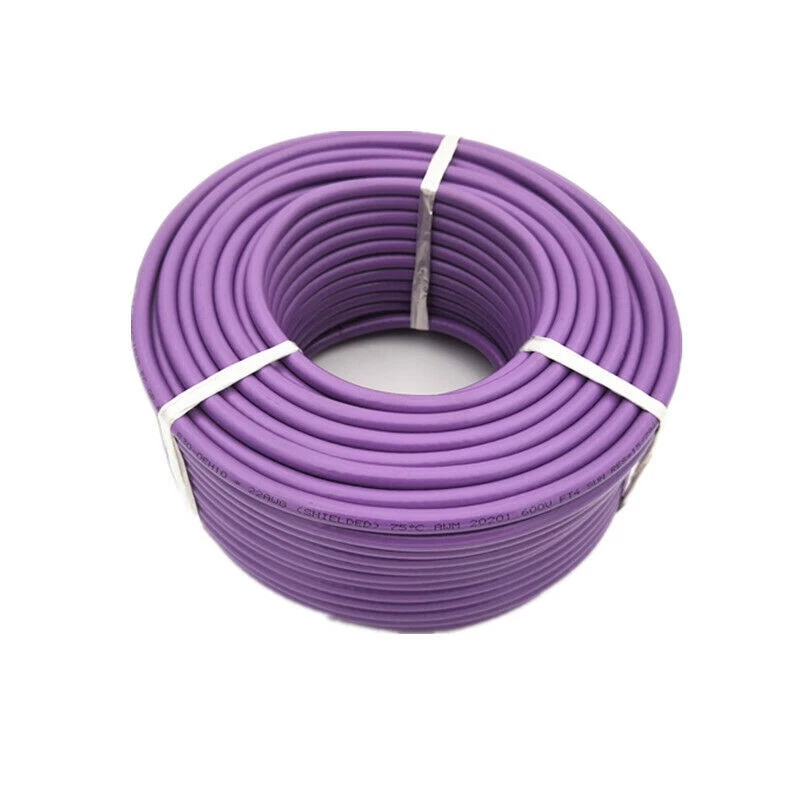

سيمنز 6XV1830-0EH10 عبارة عن كابل اتصال محمي مخصص لتطبيقات PROFIBUS المتوافقة في الأتمتة الصناعية. يعد تركيبها ثنائي النواة، والمقاومة الاسمية، والتدريع الكهرومغناطيسي، وتوافق FastConnect من الاعتبارات المهمة عند تصميم شبكات ناقل المجال أو صيانتها. تتناول هذه المقالة الخصائص الرئيسية للمنتج، وتشرح كيفية تأثير اختيار الكابل على أداء الاتصال، وتقارن المعلمات الفنية ذات الصلة، وتحدد اعتبارات التثبيت والشراء. كما يوفر إجابات عملية على الأسئلة الشائعة حول التوافق وظروف التشغيل واختيار المنتج.
تعتمد أنظمة الأتمتة الصناعية على روابط الاتصال لتبادل المعلومات بين وحدات التحكم ومحركات الأقراص وأجهزة الاستشعار ووحدات الإدخال/الإخراج الموزعة والأجهزة الميدانية الأخرى. يعد الكبل المناسب أمرًا ضروريًا لأن طبقة الاتصال المادية تؤثر بشكل مباشر على نقل الإشارة والاستقرار العام للشبكة.
ينتمي Siemens 6XV1830-0EH10 إلى عائلة كابلات PROFIBUS FC Standard GP. إنه مصمم للتطبيقات التي تتطلب كابل ناقل مجال صناعي متوافق بدلاً من الأسلاك الكهربائية العادية. خصائصه الكهربائية وبنيته المحمية تجعله مناسبًا لتركيبات التشغيل الآلي حيث تكون خصائص الاتصال المتوقعة مهمة.
يشير تعيين FC الخاص بالمنتج إلى توافق FastConnect. بفضل الموصلات المتوافقة وإجراءات الإعداد الصحيحة، يمكن أن يساعد هذا التصميم في تبسيط عملية إنهاء الكابل. تعتبر هذه الميزة مفيدة بشكل خاص عندما يحتاج الفنيون إلى تثبيت اتصالات متعددة أو استبدال أقسام الكابلات الموجودة أثناء الصيانة المخطط لها.
عند تقييم المنتج، يجب على المهندسين التمييز بين مدى ملاءمة الكابل والأداء العام للشبكة. يعد اختيار الكابل الصحيح جزءًا واحدًا فقط من العملية. يجب أيضًا مراعاة الإنهاء المناسب والتأريض والطوبولوجيا والتوافق مع الأجهزة المتصلة.
يمكن للمشترين مراجعة قائمة منتجات Siemens 6XV1830-0EH10 للحصول على معلومات خاصة بالمنتج واستفسارات الشراء.
قبل شراء كابل PROFIBUS، يجب على المهندسين مقارنة الخصائص التقنية للمنتج بمتطلبات الشبكة الحالية أو المخطط لها. يلخص الجدول التالي المواصفات المنشورة بشكل شائع المرتبطة بـ Siemens 6XV1830-0EH10. يجب تأكيد الأرقام وفقًا لأحدث وثائق الشركة المصنعة قبل الموافقة النهائية.
| البند الفني | المواصفات المدرجة بشكل شائع | لماذا يهم؟ |
|---|---|---|
| رقم الموديل | 6XV1830-0EH10 | يساعد على منع أخطاء الطلب والبدائل غير الصحيحة |
| تسمية المنتج | PROFIBUS FC ستاندرد GP | يحدد فئة كابل الاتصال المقصود |
| عدد النوى | 2 | يطابق ترتيب أسلاك الناقل المقصود للكابل |
| المعاوقة الاسمية | 150 أوم | مهم للتوافق الكهربائي مع الشبكة المقصودة |
| السعة عند 1 كيلو هرتز | حوالي 28.5 بيكو فاراد/م | يساعد على تحديد السلوك الكهربائي للكابل |
| القطر الخارجي | حوالي 8 ملم | مفيد للتوجيه والتخليص وتخطيط الموصل |
| التدريع | رقائق الألومنيوم وجديلة النحاس المعلبة | يساعد على الحد من آثار التداخل الكهرومغناطيسي |
| اتصال سريع | متناسق | يدعم طرق إنهاء FastConnect المناسبة |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +75 درجة مئوية | يدعم تقييم الملاءمة البيئية |
| الغلاف الخارجي | بولي كلوريد الفينيل، أرجواني | يوفر العزل وتحديد الكابل البصري |
وينبغي التعامل مع هذه القيم كمرجع فني، وليس بديلاً لورقة البيانات الرسمية. قد تختلف المتطلبات الدقيقة وفقًا لمراجعة المنتج وتصميم الشبكة وظروف التثبيت.
للحصول على عملية اختيار موثوقة، قارن رقم الطراز والمعلمات الكهربائية والأبعاد الميكانيكية والتقييمات البيئية معًا. قد يظل الكبل الملائم ماديًا غير مناسب إذا كانت خصائصه الكهربائية أو ترتيب الموصل لا يتطابق مع التطبيق.
تعمل شبكات الاتصالات الصناعية في كثير من الأحيان في بيئات تحتوي على محركات كهربائية، وأجهزة تبديل، ومحركات متغيرة التردد، وغيرها من المصادر المحتملة للتداخل الكهرومغناطيسي. وبدون الممارسات المناسبة لبناء الكابلات وتركيبها، يمكن أن يساهم التداخل في حدوث أخطاء في الاتصال وأخطاء متقطعة في الشبكة.
يشتمل البناء المحمي المرتبط بـ Siemens 6XV1830-0EH10 على رقائق الألومنيوم وجديلة من النحاس المعلب. تساعد طبقات التدريع هذه على تقليل تأثير الاضطرابات الكهربائية الخارجية عند تنفيذها كجزء من نظام مثبت بشكل صحيح.
ومع ذلك، فإن فعالية التدريع تعتمد على أكثر من مجرد وجود طبقات معدنية. تؤثر جودة إنهاء الدرع وترتيبات التأريض وتصميم الموصل وتوجيه الكابل على النتائج. لذلك من المهم اتباع تعليمات شركة Siemens والشركة المصنعة للمعدات المعمول بها.
تعتبر المعاوقة الاسمية سمة مهمة لكابل الاتصال. في شبكة الحافلات المصممة بشكل صحيح، يجب أن تعمل الكابلات والموصلات وترتيبات الإنهاء معًا للحفاظ على ظروف الإرسال المناسبة.
قد يساهم استخدام كبل غير مناسب أو إنهاء غير صحيح في انعكاسات الإشارة وعدم استقرار الاتصال. ولذلك يجب على المهندسين التحقق من متطلبات الكابلات قبل استبدال أحد المكونات بنموذج مختلف.
يؤثر توجيه الكابل أيضًا على الموثوقية على المدى الطويل. يمكن أن يؤدي الثني والسحق والتآكل والشد المفرط إلى إتلاف الكابل أو درعه. تساعد دعامات الكابلات وتصاريح التوجيه المناسبة في الحفاظ على الحالة المادية للكابل طوال فترة خدمته.
باختصار، يعتمد الاتصال المستقر على مزيج من خصائص الكابل المناسبة وتصميم الشبكة الصحيح وممارسات التثبيت المنضبطة.
بالنسبة للمشترين الصناعيين، تكمن قيمة كابل الاتصالات في توافقه مع نظام التشغيل الآلي، وملاءمته لبيئة التثبيت، وسهولة تركيبه وصيانته.
يوفر الكبل المخصص لتطبيق PROFIBUS المقصود للمهندسين نقطة بداية محددة لتصميم الشبكة. يساعد تأكيد فئة المنتج الصحيحة على تجنب البدائل غير الضرورية ويقلل من عدم اليقين أثناء تكامل المعدات.
يمكن أن يؤدي توافق FastConnect إلى تبسيط إعداد الكابل عند استخدام الأدوات والموصلات الصحيحة. في المنشآت التي تحتوي على العديد من وصلات الحافلات، قد تساعد إجراءات الإعداد المتسقة الفنيين على إكمال أعمال التركيب بكفاءة أكبر.
يُسهل التحديد الواضح للنموذج على فرق الصيانة تحديد المواد البديلة والاحتفاظ بسجلات مخزون دقيقة. يمكن أيضًا أن يؤدي الاحتفاظ بأرقام الأجزاء وتفاصيل التثبيت الموثقة إلى تبسيط عملية استكشاف الأخطاء وإصلاحها والشراء في المستقبل.
يوفر نطاق درجة حرارة التشغيل المدرج بشكل شائع مرجعًا لتقييم ما إذا كان الكابل مناسبًا للموقع المقصود. ومع ذلك، يجب مراجعة الظروف البيئية الكاملة، بما في ذلك التعرض للمواد الكيميائية، والرطوبة، والإجهاد الميكانيكي، وأي متطلبات توجيه خاصة.
يمكن اعتبار Siemens 6XV1830-0EH10 مناسبًا لتركيبات PROFIBUS المتوافقة في مجموعة من البيئات الصناعية. توضح الأمثلة التالية التطبيقات المحتملة، وفقًا لمتطلبات كل نظام أتمتة.
تستخدم مرافق الإنتاج شبكات الاتصالات لتنسيق وحدات التحكم والأجهزة الميدانية والأنظمة الفرعية للآلات. يمكن أن يشكل كابل PROFIBUS المناسب جزءًا من البنية التحتية للاتصالات التي تربط المكونات المتوافقة على طول خط الإنتاج.
تعتمد الآلات الصناعية غالبًا على وحدات الإدخال/الإخراج الموزعة لتبادل معلومات التشغيل مع وحدة التحكم المركزية. يجب أن يأخذ اختيار الكابل في الاعتبار بنية الشبكة ومواقع الاتصال والظروف البيئية المحيطة بالجهاز.
يمكن لشبكات PROFIBUS المتوافقة توصيل أنظمة المحركات المدعومة ومعدات التشغيل الآلي الأخرى. عند توجيه كابلات الاتصال بالقرب من إلكترونيات الطاقة، يجب على المهندسين اتباع ممارسات الفصل والحماية والتأريض المناسبة.
أثناء الصيانة الوقائية، قد يلزم استبدال أقسام الكابلات التالفة أو القديمة. يساعد التحقق من رقم الجزء الحالي والمتطلبات الكهربائية للشبكة على ضمان تطابق الجزء البديل مع التطبيق الأصلي.
على سبيل المثال، عندما يواجه المصنع مشكلات اتصال متقطعة بعد تعديل تخطيط الجهاز، قد يقوم فريق الصيانة الخاص به بفحص مسار الكابل، وإنهاء الموصل، والتأريض، وإنهاء الناقل قبل استبدال المكونات. إذا كان استبدال الكابل مطلوبًا، فإن تحديد طراز متوافق تم التحقق منه يمكن أن يساعد في تجنب إدخال متغير آخر في عملية استكشاف الأخطاء وإصلاحها.
يعد هذا سيناريو صيانة توضيحيًا وليس مطالبة بشأن تثبيت عميل محدد. يجب أن يتبع تشخيص الأخطاء الفعلي إجراءات الشركة المصنعة للمعدات.
يساعد التثبيت الصحيح في الحفاظ على سلامة الكابل ويدعم التشغيل الموثوق للشبكة. قبل التثبيت، يجب على الفنيين مراجعة مواصفات الكابل وتعليمات الموصل والمعايير الكهربائية ذات الصلة.
عندما يتم تركيب الكابل في مجموعة متحركة، أو منطقة رطبة، أو بيئة تحتوي على مواد كيميائية عدوانية، لا تفترض أن الكابل القياسي مناسب تلقائيًا. تأكد من التقييمات الميكانيكية والبيئية ذات الصلة قبل المتابعة.
يجب أن توازن قرارات الشراء بين التوافق الفني ومتطلبات العرض واعتبارات الصيانة طويلة المدى. يمكن لعملية التحقق المنظمة أن تقلل من أخطاء الطلب وتساعد فرق المشتريات على التنسيق بشكل أكثر فعالية مع الأقسام الهندسية.
ابدأ بتأكيد Siemens 6XV1830-0EH10 مقابل فاتورة المواد أو علامات الكابلات الموجودة أو الوثائق الفنية المعتمدة. تجنب اختيار بديل يعتمد فقط على المظهر أو رقم طراز مشابه.
احسب طول المسار المطلوب، بما في ذلك بدلات التثبيت المناسبة. تأكد مما إذا كان المورد يقدم المنتج بتنسيق التسليم المطلوب وما إذا كان الحد الأدنى لكميات الطلب ينطبق.
قم بمراجعة بروتوكول الاتصال والمقاومة الاسمية وترتيب الموصل وطوبولوجيا الشبكة وبيئة التشغيل. إذا كان المنتج مخصصًا للتحديث، فقم بمقارنة الكبل المقترح بمتطلبات النظام الأصلية.
قبل تأكيد الطلب، اطلب تعريف المنتج ذي الصلة ومعلومات التوفر والمهلة الزمنية والشروط التجارية وأي وثائق تتبع تطلبها مؤسستك. بالنسبة لمعدات التشغيل الآلي المهمة، يجب على فرق الشراء اتباع إجراءات موافقة الموردين الداخلية والتحقق من صحتها.
يجب أن يتواصل مورد الأتمتة الصناعية بشكل واضح بشأن تحديد النموذج وكميات الطلب وترتيبات التسليم والوثائق الفنية. وهذا أمر ذو قيمة خاصة عندما تقوم فرق المشتريات بتنسيق الصيانة العاجلة أو متطلبات المعدات المتعددة.
توفر Xin Yuan قناة مصادر منتجات الأتمتة الصناعية للمشترين الذين يقومون بتقييم مكونات Siemens والمعدات ذات الصلة. قم بزيارة موقع Xin Yuan الإلكتروني لاستكشاف فئات المنتجات المتاحة، أو قم بزيارة صفحة منتج Siemens 6XV1830-0EH10 للاستفسارات الخاصة بالمنتج.
إنه كابل PROFIBUS FC Standard GP مخصص لأنظمة اتصالات ناقل المجال الصناعي المتوافقة. وتعتمد ملاءمتها الدقيقة على المتطلبات الكهربائية والتركيبية للشبكة.
المعاوقة الاسمية المنشورة بشكل شائع هي 150 Ω. يجب على المهندسين التأكد من المواصفات وفقًا لأحدث وثائق المنتج الرسمية قبل استخدامها في شبكة معينة.
نعم، تم تعريفه على أنه متوافق مع FastConnect. لا يزال التثبيت الصحيح يتطلب موصلات وأدوات تحضير مناسبة والامتثال لتعليمات الإنهاء ذات الصلة.
يشتمل البناء المدرج بشكل شائع على رقائق الألومنيوم وجديلة من النحاس المعلب. تعتمد الإدارة الفعالة للتداخل أيضًا على التأريض الصحيح وإنهاء الدرع والتوجيه وتصميم الشبكة بشكل عام.
يبلغ القطر الخارجي المدرج عادة حوالي 8 ملم. تأكد من تفاوت الأبعاد الدقيق قبل تحديد وصلات الكابلات أو الموصلات أو ملحقات التوجيه.
نطاق درجة حرارة التشغيل المدرجة بشكل شائع هو -40 درجة مئوية إلى +75 درجة مئوية. يجب أن يظل التركيب ضمن الحدود المعمول بها، ويجب تقييم العوامل البيئية الأخرى قبل الموافقة عليها.
لا. يجب التحقق من ملاءمة الاستبدال وفقًا لبروتوكول الاتصال، والخصائص الكهربائية، ومتطلبات الموصل، وبنية الشبكة، وظروف التثبيت. المظهر المماثل لا يثبت التوافق.
قم بتوفير رقم الجزء الكامل والكمية المطلوبة أو طول الكابل ووجهة التسليم وتاريخ التسليم المستهدف وأي متطلبات وثائقية. إذا كان الكابل مخصصًا لعملية تثبيت موجودة، فإن مشاركة متطلبات النظام ذات الصلة يمكن أن تساعد المورد في توضيح الطلب.
يعد Siemens 6XV1830-0EH10 خيار كبل لأنظمة الاتصالات الصناعية PROFIBUS المتوافقة حيث يلزم توفر الخصائص الكهربائية المناسبة والدرع وتوافق FastConnect. وينبغي تحديد مدى ملاءمتها من خلال التحقق الفني بدلاً من مطابقة اسم الطراز وحده.
للحصول على مشروع ناجح، تأكد من أحدث المواصفات، وافحص بيئة التثبيت المقصودة، واستخدم الموصلات المتوافقة، واتبع إرشادات التأريض والإنهاء الخاصة بالشركة المصنعة للشبكة. يجب على فرق المشتريات أيضًا التحقق من تحديد المنتج وتوافره وترتيبات التسليم والوثائق اللازمة لتطبيقه.
هل تبحث عن Siemens 6XV1830-0EH10 لمشروع الأتمتة التالي؟ يمكن لـ Xin Yuan مساعدتك في تقديم متطلبات المنتج الخاص بك ومناقشة ترتيبات المصادر. قم بزيارة صفحة الاستفسار عن المنتج أواتصل بنالطلب عرض أسعار ومناقشة احتياجاتك الشرائية للأتمتة الصناعية.
