عندما تتطلب أنظمة الأتمتة الصناعية حاملًا يمكن الاعتماد عليه لوحدة المعالجة المركزية والإدخال/الإخراج ووحدات الاتصال،شين يوانيوفرغي IC698CHS017كحل عملي لبنيات التحكم المعتمدة على RX7i. تم تصميمه كحامل خلفي مكون من 17 فتحة، وهو يوفر تركيبًا منظمًا للوحدة، واتصال لوحة الكترونية معززة، والتوافق مع وحدات RX7i، وSeries 90-70، وVME المحددة.

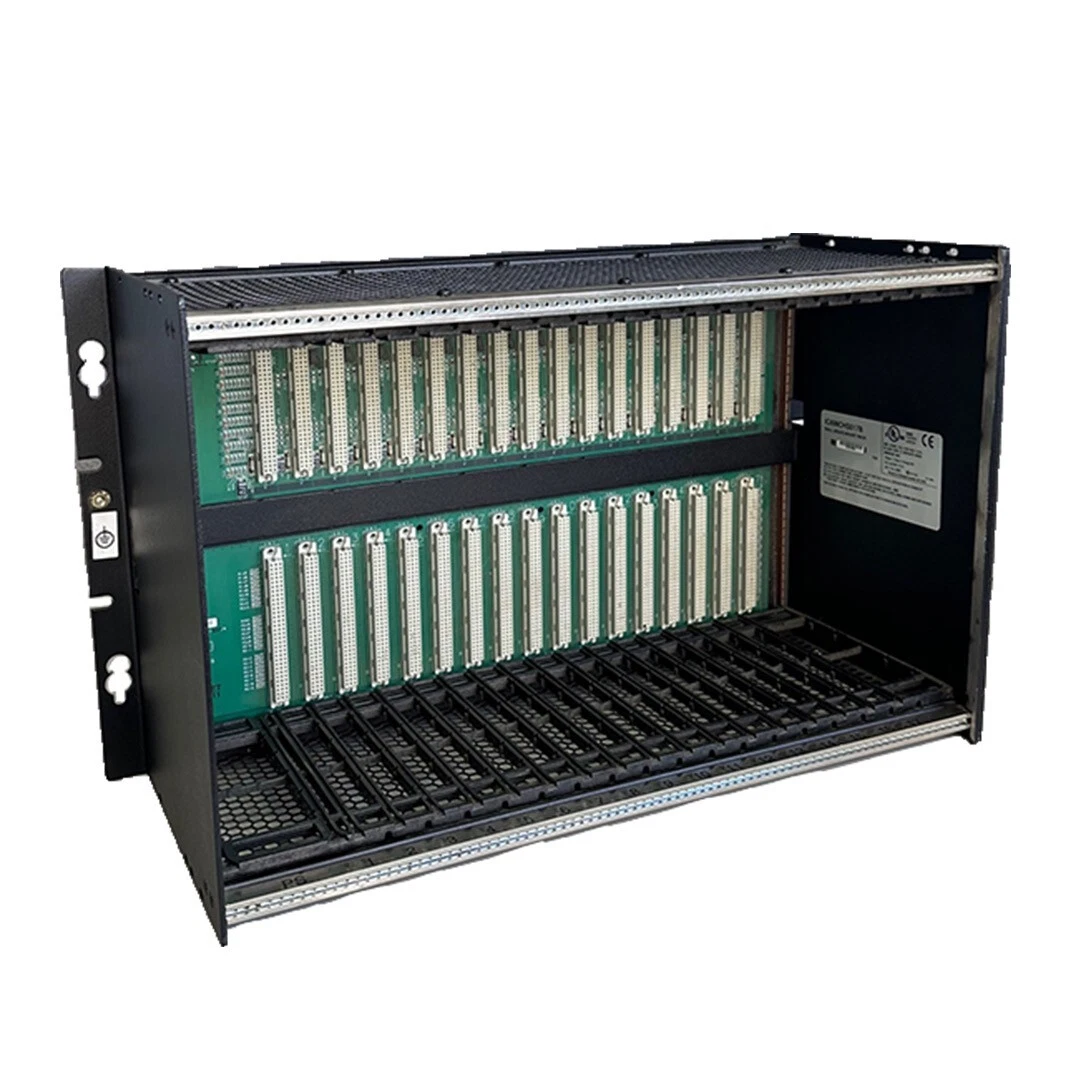

يعد GE IC698CHS017 حاملًا خلفيًا قياسيًا مكونًا من 17 فتحة لمنصة GE PACSystems RX7i. فهو يوفر فتحات لوحدات وحدة المعالجة المركزية (CPU) ووحدات الإدخال/الإخراج (I/O) مع دعم وحدات مختارة من السلسلة 90-70 وVME، مما يجعله مفيدًا لأنظمة التحكم الصناعية التي تحتاج إلى سعة كبيرة للوحدة النمطية. يستخدم الحامل تباعد فتحات يبلغ 0.8 بوصة (20.3 ملم) للوحدات ذات العرض القياسي، بينما يشغل مزود الطاقة فتحة مخصصة مقاس 2.4 بوصة (61 ملم). يبلغ عرضها 19 بوصة وارتفاعها 11.15 بوصة وعمقها 7.5 بوصة مما يجعلها مناسبة لخزائن التحكم الصناعية ومرفقات المعدات. تدعم البنية أيضًا عمليات نقل VME64 والتسلسل التعاقبي التلقائي لإقرار المقاطعة وإشارات منح الناقل، مما يساعد على تبسيط تكامل الحامل.
ما هو جنرال الكتريك IC698CHS017؟
كيف تعمل بنية الرف الخاصة بها؟
ما هي الوحدات التي يمكن أن تدعمها؟
كيف يجب على المشترين اختيار هذا الرف والتحقق منه؟
غي IC698CHS017 عبارة عن حامل خلفي مكون من 17 فتحة مصمم لمنصة التحكم الصناعية PACSystems RX7i. بدلاً من العمل كوحدة معالجة مركزية PLC مستقلة أو وحدة إدخال/إخراج، يوفر الحامل هيكل اللوحة الإلكترونية المعززة المادية والكهربائية اللازمة لتثبيت وحدات التحكم المتوافقة وتوصيلها فيما بينها.
يحتوي الحامل على فتحات من 1 إلى 17 للوحدات، مع وحدة المعالجة المركزية المثبتة في الفتحة 1 في تكوين RX7i النموذجي. الفتحة 0 محجوزة لمصدر الطاقة ولها فتحة أوسع مقاس 2.4 بوصة. يمنح هذا الترتيب المهندسين هيكلًا مركزيًا لبناء تكوينات PLC كبيرة نسبيًا دون الحاجة إلى رفوف صغيرة متعددة.
وفقًا للوثائق الفنية، يمكن للحامل أن يستوعب وحدات الإدخال/الإخراج RX7i، ووحدات VME، ووحدات السلسلة 90-70 أحادية العرض، ووحدات السلسلة 90-70 PLC مزدوجة العرض عند استخدامها وفقًا لإرشادات التكامل المعمول بها.
بالنسبة للمشترين الذين يبحثون عن الطراز الدقيق، يمكن أيضًا استخدام صفحة المنتج GE IC698CHS017 لمراجعة معلومات المورد وتفاصيل الشراء.
تعتبر المواصفات الفيزيائية والكهربائية لحامل PLC مهمة لأن أبعاد الحامل أو متطلبات الفتحة أو توزيع الطاقة غير الصحيحة يمكن أن تخلق مشاكل أثناء تصميم النظام. ويلخص الجدول التالي المواصفات الرئيسية المرتبطة بهذا النموذج.
| مواصفة | تفاصيل جي إي IC698CHS017 |
|---|---|
| نوع المنتج | حامل RX7i مثبت في الخلف مكون من 17 فتحة |
| فتحات الوحدة النمطية | فتحات 1-17 |
| عرض الفتحة القياسية | 0.8 بوصة / 20.3 ملم |
| فتحة مصدر الطاقة | الفتحة 0، 2.4 بوصة / 61.0 ملم |
| أبعاد | 11.15 بوصة ارتفاع × 19.00 بوصة عرض × 7.5 بوصة د |
| الأبعاد المترية | 283 ملم ارتفاع × 483 ملم عرض × 190 ملم عمق |
| دعم VME | مصممة لدعم VME64 |
| تصاعد | جبل خلفي |
| خيارات إمدادات الطاقة | وحدات تزويد طاقة التيار المتردد RX7i، مع خيارات قدرة أعلى للتكوينات ذات التيار العالي |
تحدد وثائق الحامل أيضًا نظير التثبيت الأمامي، IC698CHS117. هذا التمييز مهم عند استبدال حامل موجود لأن اتجاه التثبيت الفعلي ومتطلبات الوصول إلى الخزانة يمكن أن تختلف حتى عندما تكون بنية الفتحة متشابهة.
تعد اللوحة الإلكترونية المعززة واحدة من أهم أجزاء حامل PLC لأنها توفر مسار الاتصال بين الوحدات المثبتة. في بنية الحامل هذه، تم تصميم اللوحة الإلكترونية المعززة بمسافة تبلغ 0.8 بوصة تقريبًا، مما يسمح بوضع الوحدات المتوافقة ذات العرض الواحد في ترتيب متسق.
العديد من الميزات المعمارية تجعل الرف مناسبًا لتركيبات الأتمتة المعقدة:
تعتبر هذه الميزات ذات أهمية خاصة عندما يقوم المهندسون بصيانة أو توسيع أنظمة التحكم الصناعية القائمة بدلاً من تصميم بنية PLC جديدة تمامًا.
يجب دائمًا تأكيد التوافق وفقًا لوحدة المعالجة المركزية (CPU) والإدخال/الإخراج والاتصالات وإمدادات الطاقة وتكوين VME قبل التثبيت. تم تصميم الحامل نفسه لدعم العديد من عائلات الوحدات المرتبطة ببيئة RX7i والسلسلة القديمة 90-70.
تتضمن التكوينات المدعومة المحتملة ما يلي:
تشغل الوحدات النمطية من السلسلة 90-70 ذات العرض المزدوج موضعين قياسيين للفتحة، وبالتالي فإن العدد الفعلي للوحدات النمطية التي يمكن تركيبها يعتمد على عرض الوحدات المحددة. ولذلك يجب على مصممي النظام حساب مساحة الفتحة المتاحة بدلاً من مجرد حساب الأجهزة المثبتة.
مع 17 موضعًا قياسيًا للوحدة بالإضافة إلى موضع مصدر الطاقة المخصص، يمكن للحامل أن يستوعب تكوين تحكم واسع النطاق نسبيًا. يمكن أن يكون هذا مفيدًا للتطبيقات التي تتضمن العديد من الوحدات الرقمية أو التناظرية أو الاتصالات أو المتخصصة.
إن دعم وحدات السلسلة 90-70 المحددة يجعل البنية ذات صلة بمشاريع التحديث والصيانة حيث لا يمكن استبدال الأجهزة الموجودة على الفور. يمكن أن يساعد ذلك الفرق الهندسية على إطالة العمر الإنتاجي للبنية التحتية للتحكم القائمة.
يوفر التصميم الذي يبلغ عرضه 19 بوصة والتركيب الخلفي تنسيقًا ميكانيكيًا موحدًا للخزائن والمرفقات الصناعية المناسبة. قبل الطلب، يجب على المشترين مقارنة أبعاد الحامل ومتطلبات الوصول الخلفي مع مساحة الخزانة المتاحة.
يوفر دعم VME للمهندسين إمكانيات تكامل إضافية حيث تكون وحدات VME المتوافقة مطلوبة. ومع ذلك، يجب أن يتبع تكامل VME وثائق الأجهزة والبرامج ذات الصلة بدلاً من افتراض أن كل وحدة VME متوافقة تلقائيًا.
تدعم بنية حامل RX7i قدرات مختلفة لإمدادات الطاقة. تسرد الوثائق الفنية تكوينات مصدر الطاقة بقدرة 100 وات و350 وات، مما يسمح لمصممي النظام باختيار ترتيب طاقة مناسب وفقًا للوحدات المتصلة.
يتم اختيار حامل PLC ذو 17 فتحة بشكل عام عندما يتطلب نظام التحكم الصناعي سعة وحدة أكبر مما يمكن أن يوفره حامل أصغر. يمكن أن تتضمن بيئات التطبيقات النموذجية ما يلي:
على سبيل المثال، قد يحتاج الفريق الهندسي الذي يقوم بترقية خط إنتاج قائم إلى سعة إدخال/إخراج إضافية مع الاحتفاظ بالوحدات النمطية القديمة المتوافقة. يمكن أن يوفر الحامل ذو 17 فتحة منصة مادية لإعادة تنظيم نظام التحكم مع الحفاظ على بنية مألوفة قائمة على الوحدة.
يجب أن يتضمن شراء رف صناعي أكثر من مجرد التحقق من رقم الطراز. يجب على المشترين التحقق من تكوين النظام الكامل قبل تقديم الطلب.
يمكن أن تقلل عمليات الفحص هذه من خطر الحصول على حامل مشابه ماديًا ولكنه غير مناسب من الناحية الفنية، خاصة في مشاريع الأتمتة القديمة حيث قد تبدو العديد من نماذج رفوف GE قابلة للمقارنة.
لا، إنه حامل أو هيكل وليس وحدة معالجة مركزية PLC. وتتمثل وظيفتها الأساسية في توفير لوحة الكترونية معززة وهيكل التركيب الفعلي لوحدة المعالجة المركزية المتوافقة، والإدخال/الإخراج، والاتصالات، والوحدات النمطية الأخرى.
وهو يوفر 17 موضعًا قياسيًا للوحدة، تم تحديدها على أنها فتحات من 1 إلى 17. والفتحة 0 عبارة عن موضع منفصل وأوسع مخصص لمصدر الطاقة.
كلاهما عبارة عن طرازات حامل RX7i ذات 17 فتحة، لكن IC698CHS017 هو إصدار التثبيت الخلفي، بينما IC698CHS117 هو إصدار التثبيت الأمامي. ولذلك ينبغي فحص ترتيب التركيب بعناية قبل الاستبدال.
نعم، تم تصميم الحامل ليقبل وحدات السلسلة 90-70 ذات العرض الواحد المتوافقة ووحدات PLC ذات العرض المزدوج من السلسلة 90-70. يجب التحقق من توافق الوحدة المحددة باستخدام وثائق RX7i المعمول بها.
نعم. تم تصميم الحامل لدعم وحدات VME، بما في ذلك وظيفة اللوحة الإلكترونية المعززة الموجهة نحو VME64. يجب أن يتبع تكامل VME إرشادات التكامل الخاصة بالشركة المصنعة.
يظل GE IC698CHS017 عبارة عن بنية حامل عملية لأنظمة التحكم RX7i التي تتطلب سعة كبيرة للوحدة، واتصالات لوحة الكترونية معززة منظمة، والتوافق مع الأجهزة القديمة وأجهزة VME المحددة. إن مواضع الوحدة القياسية السبعة عشر، وفتحة إمداد الطاقة المخصصة، والأبعاد القياسية، وبنية النظام المرنة تجعلها ذات صلة بشكل خاص بصيانة الأتمتة الصناعية ومشاريع التوسع والتحديث.
بالنسبة للمشترين الذين يقومون بتقييم رف بديل أو احتياطي، فإن الاعتبارات الأكثر أهمية هي اتجاه التركيب، وتوافق الوحدة، وسعة الفتحة المتاحة، ومتطلبات الطاقة، وظروف العلبة، وحالة المنتج. إذا كنت تقوم بشراء GE IC698CHS017 لمشروع أتمتة صناعية وتحتاج إلى مساعدة في تأكيد المواصفات أو التوفر أو توافق التكوين،اتصل بنافي Xin Yuan للحصول على معلومات المنتج ودعم الشراء الاحترافي.
